確保高速運行不晃動的超大立柱與底座。
X軸採用六滑塊設計，剛性相較於舊機型的四滑塊設計提升50%。
最佳比例的Y軸線軌跨距。當工作臺位於極限位置時，工作臺重心大約是在Y軸線軌上，可以減少鞍座的懸垂量。
先進FEM嚴格分析，全新強化機體結構設計，展現超高切削效能與加工穩定性，滿足高速高效能加工的嚴苛需求。
三軸皆使用45型的線軌，載重能力超強，荷重可達700kg。
一體成型的軸向馬達座。
1.8 Sec. T-T換刀速度。
24T (30T opt.) 圓盤式刀庫。
48T (opt.) 鏈式伺服刀庫

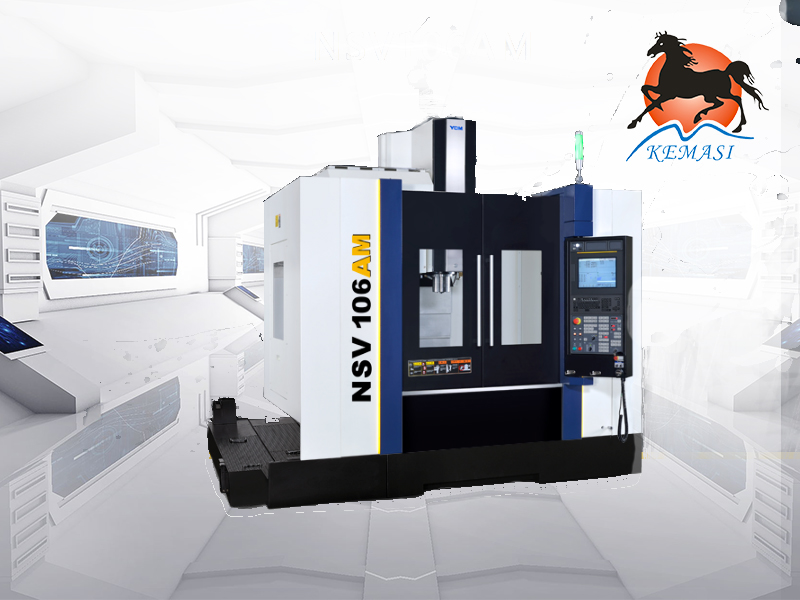

產品型號 | NSV106AM |
主 軸 | |
主軸轉速 (選擇) rpm | 12,000（15,000） |
最大主軸馬達功率 kW | 18.5 |
主軸端孔斜度 | BBT40 |
行 程 | |
X 軸行程 mm | 1,020 |
Y 軸行程 mm | 600 |
Z 軸行程 mm | 600 |
主軸鼻端至工作臺面距離 mm | 100~700 |
工 作 臺 | |
工作臺尺寸 mm | 1,120 x 650 |
T型槽尺寸 - 槽數 × 寬度 × 間距 mm | 6 x 18 x 100 |
工作臺最大平均負載kg | 700 |
進 給 | |
快速押送速度 (X/Y/Z) m/min. | 24 / 24 / 16 |
切削押送速度mm/min. | X/Y :1~20,000 Z: 1~16,000 |
自動換刀系統 | |
刀具數量 (選擇) T | 24 (30/48) |
刀具重量 kg/pc | 6 |
最大刀具尺寸 (鄰近無刀時) mm | ?76 x 300 (?125 x 300) |
其他 | |
空壓源 kg/c㎡ | 5.5 |
動力源(變壓器容量) kVA | 37.4 (40) |
機器重量 kg | 7,000 |
