蘇州珂瑪斯專業銷售服務臺灣準力磨床，準力磨床廠家，上海準力磨床，準力磨床服務點；準力磨床直銷電話；15950962139 盧先生
臺灣準力磨床到貨照片。

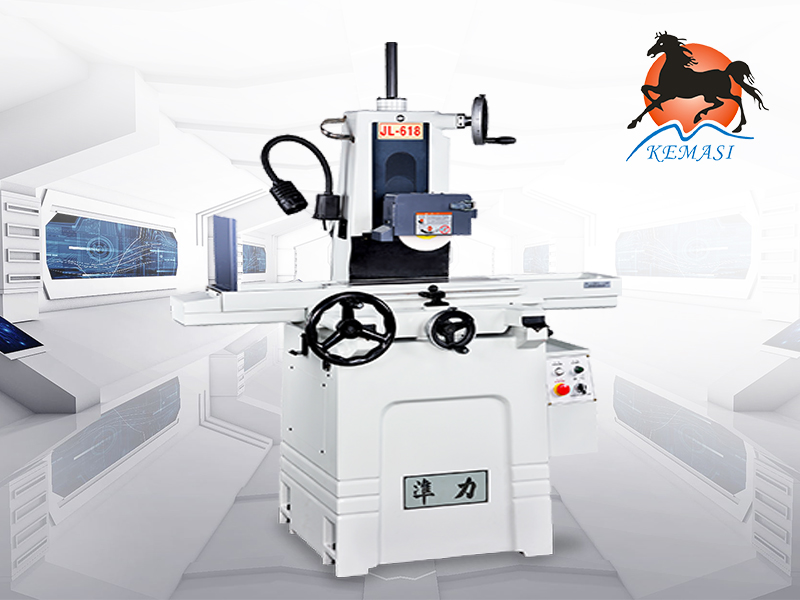

準力磨床導軌的特點：手動精密成形平面磨床 JL-618JL-618 左右滑軌采用精密滾珠高精度彈筒式主軸，采用超精密P4軸承，在恒溫以最佳狀況預壓裝配，采用CNC主軸專用高級油脂，不需另外加油永遠潤滑，且溫升小，防水防塵性佳，又主軸與馬達V3級直結式．可減少機械傳動誤差。準力磨床的主軸：
| 規格型號 | 618SA/2A618/3A618 | 818SA/2A818/3A818 | 3060AH | JL-2550AH / JL-2550AHR |
| 加工能力 | ||||
| 工作臺面積(WxL)(mm) | 150x465 (6"x1/8") | 200x465 (8"x18") | 300x648 (12"x25.5") | 250x500 (10" x 20") |
| 工作臺最大行程(WxL)(mm) | 175x472 (7"x18.8") | 205x472 (8"x18.8") | 380x680 (15"x27") | 270x550 (10.8" x22) |
| 最大研磨面積(mm) | 150x465 (6"x18") | 200x450 (8"x18") | 300x600 (12"x24") | 250x500 (10" x 20") |
| 主軸中心至工作臺面最大距離(mm) | 450 mm (18") | 450 mm (18") | 600 mm (24") | 500 mm (20") [加高:600 mm (24") 選購] |
| 工作臺最大荷重重量(kgs) | - | - | - | 250 |
| 左右進給 | ||||
| 工作臺速度(無段變速) | 3~25m/min (120"~1000"/min) | 3~25m/min (120"~1000"/min) | 5~23m/min (200"~920"/min) | 5~25m/min (200" ~ 1000"/min) |
| 工作臺軌道 | 一V型一平軌道 | 一V型一平軌道 | 一V型一平軌道 | 一V型一平軌道 |
| 前后進給 | ||||
| 自動前后進給量 大約 | 0.1mm~5mm (2A) (0.004"~0.8") | 0.1mm~5mm (2A) (0.004""~0.8"") | 0.1mm~5.5mm (0.004"~0.22") | 手動 (H機型),0.1~12 (AH機型) |
| 自動快速進給 大約(mm/min) | 1300 (52")mm/min 60Hz 1100 (44")mm/min 50Hz | 1300 (52")mm/min 60Hz 1100 (44"")mm/min 50Hz | 1400 (56")mm/min 60Hz 1200 (48")mm/min 50Hz | 1100 (44")mm/min 60Hz 900 (36")mm/min 50Hz |
| 手輪進給量每轉1每刻度1 | 5mm (0.1") 0.02mm (0.0005") | 5mm (0.1") 0.02mm (0.0005"") | 5mm (0.1") 0.02mm (0.0005") | 5mm (0.1") 0.02mm (0.0005") |
| 前后微調進給量(選配)每轉1每刻度1 | 0.1mm (0.002") 0.001mm (0.00005") | 0.1mm (0.002") 0.001mm (0.00005"") | 0.1mm (0.002") 0.001mm (0.00005") | 0.1mm (0.002") 0.001mm (0.00005") |
| 上下進給 | ||||
| 砂輪快速進給60HZ50HZ | 180 (7.2")mm/min (3A) 60Hz 150 (6")mm/min 50Hz | 180 (7.2")mm/min (3A) 60Hz 150 (6")mm/min 50Hz | AH 420 (350)mm/min (16.8") (14") ATD 280 (230)mm/min (11.2")&nbs | 550mm/min (22"/min) 450mm/min (18"/min) |
| 手輪進給量每轉1每刻度1 | 1mm (0.05") 0.005mm (0.00002") | 1mm (0.05") 0.005mm (0.00002") | 2mm (0.08") 0.01mm (0.0004") | 2mm (0.08") 0.01mm (0.0004") |
| 上下微調進給量(選配)每轉1每刻度1 | 0.02mm (0.001") 0.0005mm (0.00005") | 0.02mm (0.001") 0.0005mm (0.00005") | 0.04mm (0.0016") 0.001mm (0.00005") | 0.04mm (0.0016") 0.001mm (0.00005") |
| 砂輪 | ||||
| 主軸轉速 60Hz/50Hz | 3500R.P.M/2900 R.P.M | 3500R.P.M/2900 R.P.M | 1750R.P.M/1450 R.P.M | 3500[60HZ] 2900[50HZ] |
| 砂輪尺寸(外徑*厚度*內徑) (mm) | 180x13x31.75 (7.2"x0.5"x1.25") | 180x13x31.75 (7.2"x0.5"x1.25") | 355x37.5x127 (14.2"x1.5"x 5") | 180x13x31.75 (7.2"x0.5"x1.25") |
| 馬達 | ||||
| 主軸馬達(HP) | 1.5HPx2P | 2HPx2P | 5HPx4P | 2HPx2P |
| 油壓泵浦馬達 | 1HPx6P | 1HPx6P | 2HPx6P | 1HPx6P |
| 自動前后進給馬達 | 5RK-40A-S (2A.3A) (ATD:DC10SP) | 5RK-40A-S (2A.3A) (ATD:DC10SP) | 1/5HPX6P | 1/5HPX6P |
| 砂輪頭快速升降馬達(上下) | 5RK-40A-S (2A.3A) (ATD:DC10SP) | 5RK-40A-S (2A.3A) (ATD:DC10SP) | 5RK-90A-S (AH),PK299-01A (ATD) | 1/5HP (AHR) |
| 冷卻泵浦 | 1/8HP | 1/8HP | 1/8HP | 1/8HP |
| 噪音值 | ||||
| 噪音值 dB(A) | 低于78dB (A) 以下 | 低于78dB (A) 以下 | 低于78dB (A) 以下 | 低于78dB (A) 以下 |
| 重 量 | ||||
| 機臺淨重 Kgs(lbs) | 1100 (2420 lbs) | 1280 (2816 lbs) | 2000 (4400 lbs) | 1350 |
| 裝箱毛重/ Kgs(1bs) | 1200 (2640 lbs) | 1380 (3060 lbs) | 2300 (5060 lbs) | 1550 |
| 尺寸 | ||||
| 機臺作業空間(長×寬x高)(mm) | 2300x1750 (92"x70") | 2300x1750 (92"x70") | 2600x2050 (103"x81") | 2650x1750 (104"x72") |
| 裝箱尺寸(長x寬x高)(cm) | 224x136x210 (90"x55"x84") | 224x136x210 (90"x55"x84") | 224x196x210 (90"78"X84") | 212x146x200 (85"x58.4"x80") |
