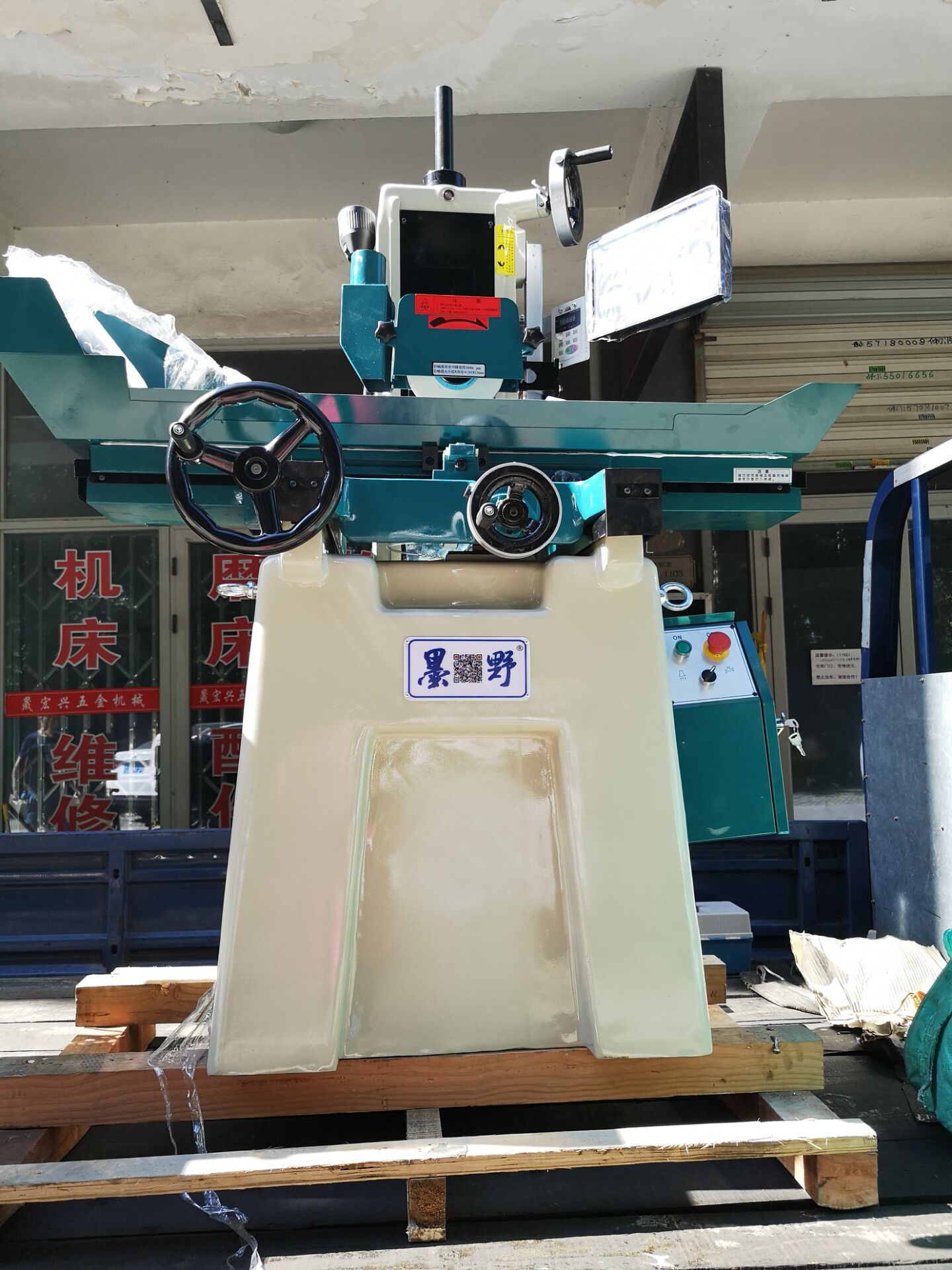

平面磨床床身V形導軌的刮研

（1）平面磨床導軌在垂直平面內的直線度

（2）平面磨床導軌在水平平面內的直線度

（3）平面磨床刮削接觸點數

(4)表面粗糙度

1000∶

全長∶

只許凹

1000∶

全長∶

≥16點/25 ×25

μm

（1）1500V形直尺

（2）格框式水平儀

（3）200V形水平儀座

（4）百分表，磁性表座

（1）用V形平尺拖研刮削至要求

（2）將水平儀放在V形水平座上按V形座長度逐段測量，畫出垂直平面內導軌的直線度曲線，再按曲線修正其直線度

（3）水平面內的直線度，一般用光學平直儀測量。也可以用V形直尺及拖研工藝來保證，即V形直尺與導軌拖接長度不能超過V形直尺總長的1/3

（4）檢查V形導軌與床身后平面的平行度

2

平面磨床床身平導軌的刮研

（1）平面磨床平導軌對V形導軌的平行度

（2）平面磨床平導軌在垂直平面內的直線度

（3）刮削接觸點數

（4）表面粗糙度

全長：1000∶

1000∶

全長∶

（只許中間凹）．

≥16點/25 ×25

μm

（1） 1500平形直尺

（2）200測量橋板

（3）格框式水平儀

(1)用平尺拖研刮削平導軌至要求

(2)按放置水平儀，以橋形板長度移動，逐段測量，水平儀在全長上讀數的最大代數差即是導軌對導軌的平行度誤差，其水平面的直線度亦可用水平儀按上述測量方法測出

3

平面磨床床身后平面的刮削

（1）平面磨床后床身平面與床身的平行度

（2）平面磨床后床身平面的接觸點數

縱向：1000∶

橫向：1000∶

≥10點/25 ×25

（1）400×400平板

（2）格水平儀

（3）200測量橋板

（1）平面磨床床身導軌刮研修復后，應再刮后床身平面，復檢接觸點數及與導軌的平行度

（2）用平板拖研刮削后平面磨床床身至要求

（3）檢查平面磨床后床身平面對導軌的平行度，在縱向和橫向分別測量，兩水平儀的讀數即為平行度誤差
