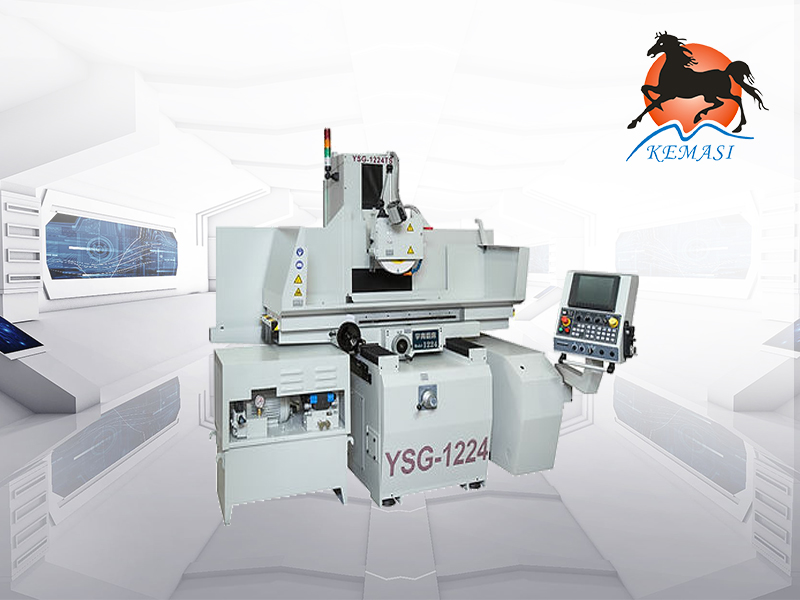

臺灣宇青自動磨床YSG-1224TS

臺灣宇青磨床全自動磨床，宇青手搖磨床YSG-1224 規格 : 機型 YSG-618 YSG-618S YSG-614 YSG-614S 項目全手動型加工能力研磨長度 470m/m 370m/m 研磨寬度 160m/m 砂輪軸心至工作臺面距離 400m/m 工作臺

規格型號

在線咨詢

全國熱線

0512-36623469

產品內容 /Product content

機臺特點 /

■ 精度：工作臺面精度保證(試磨片x6片，其高度差) : 2μ(618/52) / 3μ (10/12/16 系列)，5μ(1640)

上下軸進刀最小單位 : 1μ

■ 主軸及馬達：上下軸採用AC伺服馬達驅動，2HP V3級低震動主軸動馬達 (618/52)，3HP V3級低震動主軸動馬達 (10系列)

5HP V3級低震動主軸動馬達 (12系列)，7.5HP V3級低震動主軸馬達 (16系列)

精密主軸採套筒式， ABEC Class 7 (P4) 軸承，0.003m/m TIR。 (618/52)

精密主軸採直結式， ABEC Class 7 (P4) 軸承，0.003m/m TIR。 (10/12/16系列)

YSG-618/52TS 主軸軸承前端使用1個滾柱軸承及兩個斜角滾珠軸承，后端兩個斜角滾珠軸承。

YSG-1020/1024TS，主軸承前端使用兩個斜角滾珠軸承，后端兩個斜角滾珠軸承。

YSG-12/16TS 系列，主軸軸承前端使用4個斜角滾珠軸承，后端兩個斜角滾珠軸承。

■ 前后及左右：前后採用簡易式 AC 伺服馬達驅動，間歇進給量較均勻。

先進的油壓迴路系統，工作臺在兩端反轉時，達到最小的震動，速率1m/min~25m/min，近接開關採內藏式設計，保證操作安全。

■ 底床及滑軌：上下軸採線性滑軌。(12/16系列)

前后雙V，左右1V一平，貼附耐磨片Turcite B，以及手工鏟花， 3軸滑軌皆硬軌。(618/52/10系列)

一體式鑄件底床以及滑軌。主鑄件皆採用米漢納高級鑄鐵，經過退火及季化，不變形。

規格型號 /Specification and model

說明＼機型		單位	YSG-618TS	YSG-52TS	YSG-1020TS	YSG-1024TS	YSG-1224TS	YSG-1228TS	YSG-1632TS	YSG-1636TS
加工能力	主軸中心到工作臺臺面距離		mm	390	390	480	480	690	690	690
	工作臺臺面 (長 x 寬)		mm	465x150	500x200	500x250	600x250	600x300	700x300	800x400
	左右最大行程		mm	485	520	520	620	620	720	820
	前後最大行程		mm	168	224	285	250	360	360	460
	T溝 (數量 x 寬度)		No.x mm	1x17	1x17	1x17	1x17	3x17	3x17	3x17
	工作臺最大承載重量(含電磁盤)		kg	75	110	150	180	320	375	570
進給	工作臺左右移動 (X 軸)
	油壓驅動速度		m/min	5月25日	5月25日	5月25日	5月25日	5月25日	5月25日	5月25日
	手輪每轉		mm	63	63	63	63	63	63	63
	鞍座前後移動 (Z軸)
	間歇進給 (1800 rpm)		mm	-	-	10	10	16	16	16
	間歇進給 (3600 rpm)		mm	4	6	6	6	4	4	4
	手輪(每轉)		mm	5	5	5	5	5	5	5
	手輪(每刻度)		mm	0.02	0.02	0.02	0.02	0.02	0.02	0.02
	主軸頭上下移動 (Y 軸)
	MPG電子手輪(每轉)		mm	0.1/1/10	0.1/1/10	0.1/1/10	0.1/1/10	0.1/1/10	0.1/1/10	0.1/1/10
	MPG電子手輪(每刻度)		mm	0.001/0.01/0.1	0.001/0.01/0.1	0.001/0.01/0.1	0.001/0.01/0.1	0.001/0.01/0.1	0.001/0.01/0.1	0.001/0.01/0.1
	上下快速進給		mm/min	230	300	400	400	560	560	560
	上下自動進刀
	每次進刀量		mm	0.001~0.099	0.001~0.099	0.001~0.099	0.001~0.099	0.001~0.099	0.001~0.099	0.001~0.099
	進刀總量		mm	0.001~999.999	0.001~999.999	0.001~999.999	0.001~999.999	0.001~999.999	0.001~999.999	0.001~999.999
	細磨進刀總量		mm	0.001~0.099	0.001~0.099	0.001~0.099	0.001~0.099	0.001~0.099	0.001~0.099	0.001~0.099
	零研磨		次數	0~9	0~9	0~9	0~9	0~9	0~9	0~9
主軸	1800 rpm 主軸
&	主軸馬達		HP	-	-	3 (OPT.5HP)	3 (OPT.5HP)	5 (OPT.7.5HP)		7.5 (OPT.10HP)
砂輪	主軸轉速	50HZ	rpm	-	-	1465	1465	1460	1460	1470
	主軸轉速	60HZ	rpm	-	-	1765	1765	1760	1760	1775
	砂輪尺寸	50HZ	rpm	-	-	Φ355x32xΦ127		Φ355x50xΦ127		Φ355x50xΦ127
	(直徑x厚度x孔徑)	60HZ	rpm	-	-	Φ305x32xΦ127		Φ305x50xΦ127		Φ305x50xΦ127
	3600 rpm 主軸
	主軸馬達		HP	2	2	3	3	5	5	5
	主軸轉速	50HZ	rpm	2910	2910	2920	2920	2950	2950	2950
	主軸轉速	60HZ	rpm	3515	3515	3515	3515	3555	3555	3555
	砂輪尺寸	50HZ	rpm	Φ205x13x	Φ205x19x	Φ205x19x	Φ205x19x	Φ205x13x	Φ205x13x	Φ205x13x
	(直徑x厚度x孔徑)	50HZ	rpm	Φ31.75	Φ31.75	Φ31.75	Φ31.75	Φ31.75	Φ31.75	Φ31.75
		60HZ	rpm	Φ180x13x	Φ180x19x	Φ180x19x	Φ180x19x	Φ180x13x	Φ180x13x	Φ180x13x
		60HZ	rpm	Φ31.75	Φ31.75	Φ31.75	Φ31.75	Φ31.75	Φ31.75	Φ31.75
馬達	油壓馬達		HP/P	2月4日	2月4日	2月6日	2月6日	3月6日	3月6日	5月6日
	前後馬達		w	400	400	400	400	400	400	400
	上下馬達		w	400	400	400	400	400	400	400
尺寸	佔地面積 (L x W x H)		mm	2400x2400x	2500x2500x	3160x2900x	3160x2900x	3560x3100x	3560x3100x	3990x3100x
&	佔地面積 (L x W x H)		mm	2040	2165	1970	1970	2275	2275	2275
重量	包裝尺寸(L x W x H)		mm	2460x1550x	2210x1820x	2510x2160x	2510x2160x	2760x2220x	2760x2220x	3400x2300x
	包裝尺寸(L x W x H)		mm	2200	2240	2230	2230	2460	2460	2460
	機臺重量 (約.)		kg	930	1250	2000	2100	3200	3200	4000
