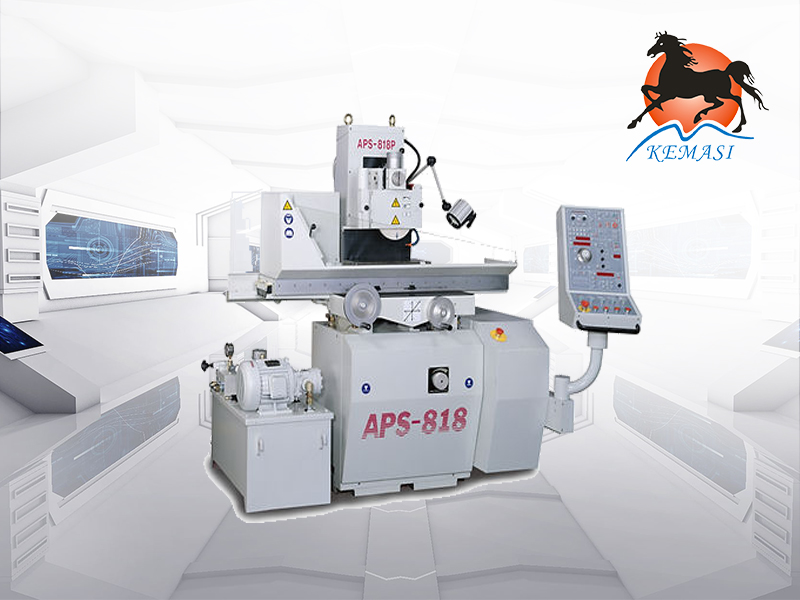

全自動磨床/APS-818 P/S

平面磨床鞍座系列APS-818P機臺特點■ 精度工作臺面精度保證(試磨片x6片，其高度差) : 2μ(618/818) / 3μ (12/16 系列)，5μ (1640)上下軸進刀最小單位 : 1μ■ 主軸及馬達：上下軸採用AC伺服馬達驅動。主軸軸承前端使用4個斜角滾珠軸承，后端兩個斜角滾珠軸承。■ 前后及左右前后以及左右皆採用AC伺服馬達驅動。 (

規格型號

在線咨詢

全國熱線

0512-36623469

產品內容 /Product content

平面磨床鞍座系列APS-818P

機臺特點

■ 精度

工作臺面精度保證(試磨片x6片，其高度差) : 2μ(618/818) / 3μ (12/16 系列)，5μ (1640)

上下軸進刀最小單位 : 1μ

■ 主軸及馬達：上下軸採用AC伺服馬達驅動。

主軸軸承前端使用4個斜角滾珠軸承，后端兩個斜角滾珠軸承。

■ 前后及左右

前后以及左右皆採用AC伺服馬達驅動。 (S)

前后AC伺服馬達驅動，左右油壓驅動。(P)

先進的油壓迴路系統，工作臺在兩端反轉時，達到最小的震動，速率1m/min~25m/min，近接開關採內藏式設計，保證操作安全。(P)

規格型號 /Specification and model

加工能力	主軸中心到工作臺臺面距離	mm	95-910		95-910		700		700		700		700
	工作臺臺面 (長 x 寬)	mm	460x150		460x200		600x300		700x300		800x400		900x400
	左右最大行程	mm	530	510	530	510	700	600	800	760	900	870	1000	970
	前後最大行程	mm	170		220		360		360		460		460
	T溝 (數量 x 寬度)	No. x mm	1x14		1x14		3x17		3x17		3x17		3x17
進給	工作臺左右移動 (X 軸)
	油壓驅動速度	m/min	1-25		1-25		1-25		1-25		1-25		1-25
	連續進給	m/min		0-25		0-25		0-25		0-25		0-25		0-25
	手輪(每轉)	mm	69		69		65		65		65		65
	鞍座前後移動 (Z軸)
	間歇進給	mm	0.15-10	0-12	0.15-10	0-12	44576		44576		44576		44576
	連續進給	mm/min	1200		1200		1800		1800		1800		1800
	MPG電子手輪(每轉)	mm	0.1-5		0.1-5		0.1-5		0.1-5		0.1-5		0.1-5
	MPG電子手輪(每刻度)	mm	0.001-0.05		0.001-0.05		0.001-0.05		0.001-0.05		0.001-0.05		0.001-0.05
	主軸頭上下移動 (Y 軸)
	MPG電子手輪(每轉)	mm	0.1-1		0.1-1		0.1-1		0.1-1		0.1-1		0.1-1
	MPG電子手輪(每刻度)	mm	0.001-0.01		0.001-0.01		0.001-0.01		0.001-0.01		0.001-0.01		0.001-0.01
	上下快速進給	mm/min	800		800		1200		1200		1200		1200
主軸	主軸馬達	KW/P	1.5/2		1.5/2		3.7/4		3.7/4		5.5/4		5.5/4
&			(OPT 3.7/2)		(OPT 3.7/2)		(OPT 15/4)		(OPT 15/4)		(OPT 22/4)		(OPT 22/4)
砂輪	主軸轉速 (50/60HZ)	rpm	2860 / 3460		2860 / 3460		1455/ 1755		1455/ 1755		1455/ 1755		1455/ 1755
	砂輪尺寸 (直徑x厚度x孔徑)	mm	Φ205x13xΦ31.75		Φ205x19xΦ31.75		Φ355/305x50xΦ127		Φ355/305x50xΦ127		Φ355/305x50xΦ127		Φ355/305x50xΦ127
馬達	油壓馬達	KW/P	2.2/4	-	2.2/4	-	3.7/4	-	3.7/4	-	3.7/4	-	3.7/4	-
	前後進給 (AC 伺服馬達)	KW	400		400		400		400		750		750
	上下進給 (AC 伺服馬達)	KW	400		400		400		400		400		400
	左右進給 (AC 伺服馬達)	W	-	750	-	750	-	1000	-	1000	-	1500	-	1500
尺寸	佔地面積 (L x W x H)	mm	2110x2400x		2110x2400x		3240x2500x		3240x2500x		3300x2780x		3350x2780x
&			1752		1752		2092		2092		2092		2092
重量	包裝尺寸(L x W x H)	mm	1880x1820x		1880x1820x		2560x2150x		2660x2150x		3150x2300x		3200x2300x
			2020		2020		2170		2170		2170		2170
	機臺重量 (約.)	kg	1600		1650
