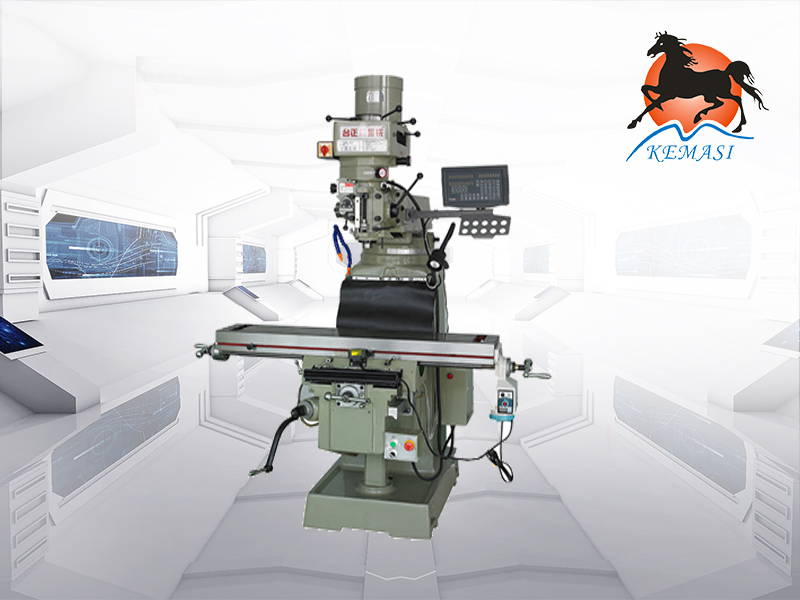

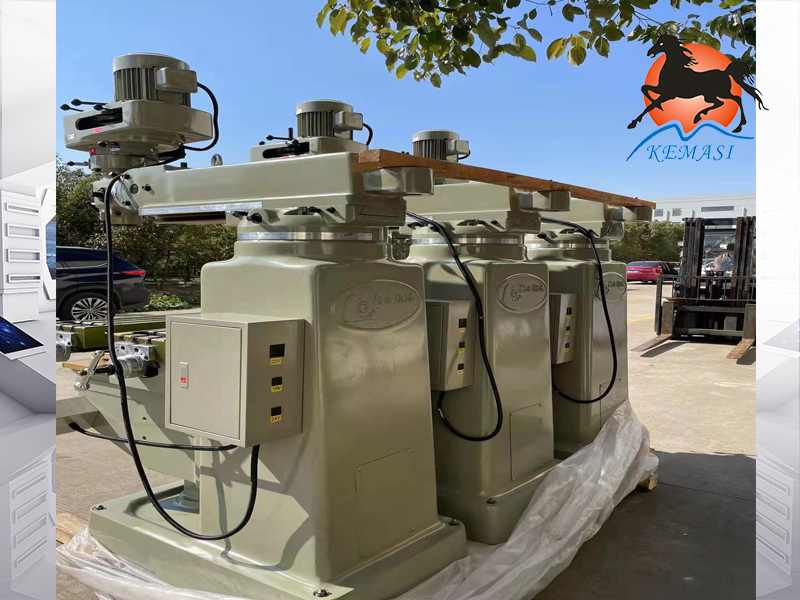

臺正立式銑床的基本特點及參數5H：左右(X軸)與上下(Z軸)導軌為燕尾導軌，前后(Y軸)導軌采方型導軌
4H：左右(X軸)導軌為燕尾導軌，上下(Z軸)與前后(Y軸)導軌采方型導軌
高剛性鑄件體
整機鑄件用高剛性高級鑄鐵鑄造，主機座內部經過特殊處理，經過計算和長期使用驗證，變形度小，好穩定性。
傳動導軌
導軌精經熱處理后研磨，搭配Turcite –B與手工鏟刮保證工作臺在負荷的情況下，減低阻尼系數，確保工作臺之平穩運行與切削精度。
高精度之主軸設計
本機主軸搭配CP4級精密斜角滾珠軸承與動平衡后，安裝于機頭座上，保證主軸之運轉平穩。
| 規格型號 | 4HG | 5HG |
| 工作臺面積 | 1270x254mm | 1372x305mm |
| Table area | ||
| 縱向行程（左右X方向） | 775-810mm | 900mm |
| Longitudinal travel (left and right X direction) | ||
| 橫向行程（前后Y方向） | 360mm | 420mm |
| Transverse stroke (front and rear Y direction) | ||
| 垂向行程（上下Z方向） | 360mm | 360mm |
| Vertical stroke (upper and lower Z direction) | ||
| 工作臺載重 | 300KG | 400KG |
| Table load | ||
| 主軸端面到工作臺距離 | 470mm | 500mm |
| Spindle end face to worktable distance | ||
| 主電機功率 | 3HP | 5HP |
| Main motor power | ||
| 電壓 | 三相380v(或220V/415V/440v） | 三相380v(或220V/415V/440v） |
| voltage | ||
| 頻率 | 50/60Hz | 50/60Hz |
| frequency | ||
| 主軸錐孔 | R8主軸或NT30主軸 | NT40主軸 |
| taper hole of spindle | ||
| 主軸級速 | 16 | 16 |
| Spindle stage speed | ||
| 低速 | 80/135/210/325/660/1110/1750/2720 | 80/135/210/325/660/1110/1750/2720 |
| low speed | ||
| 高速 | 160/270/420/650/1320/2220/3500/5440 | 160/270/420/650/1320/2220/3500/5440 |
| high speed | ||
| 主軸行程 | 120mm | 120mm |
| travel of spindle | ||
| T型槽 | 16x3x65mm | 16x3x65mm |
| T-groove | ||
| 滑枕伸出臂 | 520mm | 520mm |
| Sliding pillow outstretched arm | ||
| 機床外形尺寸 | 1650/1650/1900mm | 1800/1750/2000mm |
| Machine tool shape dimension | ||
| 重量 | 1450KG | 1700KG |
| weight |
